1 产品用途

1.1 冲击电压发生器、冲击电流发生器、冲击分压器及其他非连续脉冲装置。

1.2 震荡回路、连续脉冲装置。

1.3 直流高压设备及整流滤波装置。

2 产品特点

该产品以粗化聚丙烯薄膜为介质，电容器专用铝箔作为电极，元件采用无感绕法卷制而成。

采用高真空干燥浸渍技术除去电容器中全部残余水分和空气，填注的浸渍剂具有良好的绝缘性能和耐低温特性。

能够承受瞬间大电流和高电压的冲击，容量无衰减、散热性能好，有良好的耐低温特性。

3 执行标准

JB/T 8168-1999《脉冲电容器及直流电容器》

4 技术参数

4.1 使用环境温度：-40℃～+85℃。

4.2 相对湿度：≤75%。

4.3 产品电压范围：0.5kVdc-100kVdc。

4.4 产品容量范围：0.05～1000µF。

4.5 容量偏差：±5%，±10%。

4.6 电容器在1kHz的损耗角正切值(tanδ) ≤0.0009。

4.7 端子间绝缘电阻值：当C≤1µF R≥1000MΩ;当C>1µF RC≥1000S。

4.8 端子间试验电压：电容器端子间的电介质应能承受表1规定的直流试验电压，历时1min。

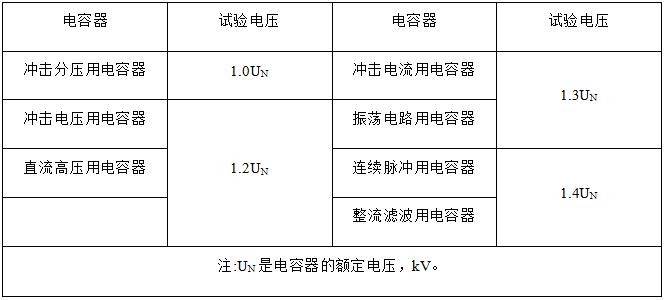

表1试验电压

4.10产品密封性实验：75℃+5℃的恒温下至少4小时无渗漏。

4.11 端子间冲放电试验：在额定电压下，能承受100000次直流极间充放电，不击穿且容量无衰减。
